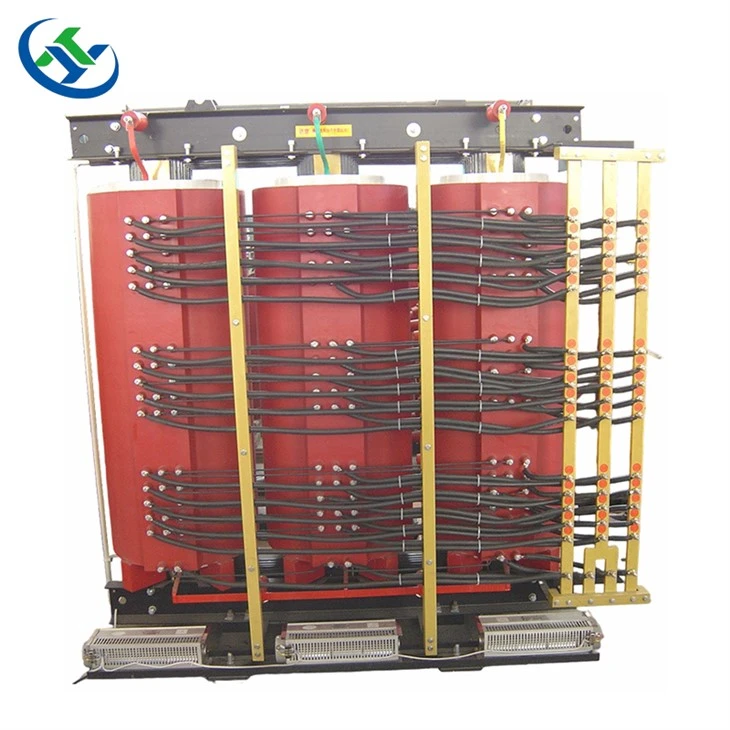

Nixxef - TIP TA 'ISSOUNAZZJONI TA' DRIVE Transformer

It-transformer tal-iżolament tat-tip ZTSCF - huwa apparat speċifikament iddisinjat biex jipprovdi multi - fażi tar-rettifikatur tal-qawwa għal medju - u inverters tal-vultaġġ għolja -}}. Meta tuża proċess ta 'ikkastjar ta' reżina epossidika, tiftaħar klassifikazzjonijiet ta 'reżistenza għas-sħana ta' insulazzjoni tal-klassi F jew H, struttura b'saħħitha, u prestazzjoni affidabbli, li tagħmilha adattata għal varjetà ta 'varjabbli varjabbli industrijali - applikazzjonijiet ta' kontroll tal-veloċità tal-frekwenza.

1. Kishings ta 'vultaġġ għoli u baxx:
Il-koljaturi jużaw struttura ċilindrika segmentata, b'100% ossiġnu - kondutturi tar-ram ħielsa. L-intersegmenti u l-interlaffi huma kompletament mimlija materjal iżolanti. Il-kolji ffurmati huma mitfugħa f'tank tal-vakwu bl-użu ta 'reżina epossidika fformulata apposta, li jneħħi b'mod effettiv il-gass intern u jiżgura karatteristiċi ta' kwittanza parzjali baxxi. Il-koeffiċjenti ta 'espansjoni termali mill-qrib tal-konduttur u r-reżina jtejbu b'mod sinifikanti r-reżistenza għall-qasma tal-istralċ u r-reżistenza taċ-ċirkwit qasir -.

2. Proċess tal-ikkastjar tal-vakwu:
Il-koljaturi huma mmanifatturati f'tagħmir awtomatiku tal-ikkastjar bil-vakwu, wara pre - sett ta 'kurva tat-tqaddid. Proċess ta 'ikkastjar vertikali jintuża biex jiffaċilita t-tneħħija tal-gass u jnaqqas il-bżieżaq ta' l-arja. It-tagħmir jikkontrolla l-proporzjon tar-reżina f'ħin reali, u jiżgura taħlit uniformi permezz ta 'teknoloġija ta' taħlit statiku. Huwa kontinwament jirregola l-livell tal-vakwu biex jelimina d-difetti tal-ikkastjar, itejjeb b'mod sinifikanti s-saħħa mekkanika u d-densità ġenerali.

3. Struttura tal-qalba:
Il-qalba hija mibnija mill-għoli - kwalità kiesħa - irrumblata, qamħ - folji tal-azzar tas-silikon orjentati mill-grupp Baowu jew importati minn barra l-pajjiż, preċiżjoni - bil-makna fuq il-linja ta 'shearing awtomatizzata tal-Ġermanja għall-burrs minimi. Il-qalba għandha seba '- pass, 45 grad ta' struttura konġunta ċara, li tuża laminazzjoni posizzjonata u proċess ta 'madmad tal-ħadid mhux - stacked, li jnaqqas b'mod effettiv l-ebda - telf ta' tagħbija u kurrenti. Il-wiċċ huwa marbut ma 'temperatura għolja - - reżina reżistenti u ttrattata għall-umdità u r-reżistenza għall-korrużjoni, li tirriżulta f'telf baxx u ħoss baxx.

4. Disinn tal-magħluq:
L-ispazju magħluq huwa mibni minn pjanċa tal-azzar irrumblata kiesħa-, sprej - miksi bil-plastik, jew liga tal-aluminju, sprejjat elettrostatikament għal korrużjoni superjuri u reżistenza għall-impatt. Il-livell ta 'protezzjoni jista' jintgħażel b'mod flessibbli abbażi tal-ambjent operattiv, bl-IP20 u l-IP21 ikunu komuni. Huwa adattat għal installazzjoni jew installazzjoni fuq ġewwa flimkien ma '- u baxx - switchgear tal-vultaġġ. Fann jista 'jiġi installat għal tkessiħ sfurzat jekk il-ventilazzjoni mhix adegwata. Installazzjoni ta 'barra teħtieġ IP23 jew ogħla.

5. Monitoraġġ tat-Temperatura:
Kull transformer huwa mgħammar b'indikatur tat-temperatura. Tliet sensuri tat-temperatura PT100 huma inkorporati fil-baxx - koljaturi tal-vultaġġ biex jimmonitorjaw it-temperatura massima tal-istralċ f'ħin reali. L-outputs ta 'allarm u sinjali tal-vjaġġ huma disponibbli, li jappoġġjaw metodi ta' komunikazzjoni Rs485 u 4-20MA. Il-personalizzazzjoni hija possibbli bbażata fuq il-bżonnijiet tal-klijent.

6. Ittestjar u Spezzjoni:
Il-prodotti kollha jgħaddu minn testijiet rigorużi, inklużi testijiet ta 'kwittanza parzjali, żieda tas-sajjetti, ħoss u żieda fit-temperatura, biex jiżguraw il-konformità mal-istandards nazzjonali u r-rekwiżiti tekniċi tal-klijent.

1. Inputs diversifikati u teknoloġiji diversifikati:
Bl-użu tal-fażi tat-trijanglu Yanbian - Prinċipju ta 'bidla, koljaturi sekondarji multipli b'fażi differenti - angoli li jċaqalqu jistgħu jintużaw biex joħolqu sistemi ta' rettifikatur multi - b'fażijiet ekwivalenti ta '9, 12, 12, 15, 18, 24, u 27. Jipprovdi fażi multipla - qalbu tliet - Kiskati tal-fażi. Dan jikseb inputs diversifikati u jippromwovi d-diversifikazzjoni ta 'varjabbli ta' vultaġġ għoli - - teknoloġija ta 'regolazzjoni tal-veloċità tal-frekwenza.

2. Filtrazzjoni armonika:
Meta tuża t-teknoloġija tal-istadju multi -, dan il-prodott irażżan b'mod effettiv l-armoniċi, jiffiltra d-distorsjoni armonika, u jestendi l-ħajja tal-mutur.

3. Kwittanza parzjali baxxa:
Permezz tal-ikkastjar bil-vakwu u PD - disinn strutturali ħieles, il-kwittanza parzjali hija kkontrollata għal inqas minn 5pc (f'10kv), b'vultaġġ tal-bidu PD ta '8kV / mm. Dan jiżgura l-ebda riskju ta 'qsim ta' l-istralċ waqt it-tħaddim u l-prestazzjoni stabbli tal-PD.

4. Kapaċità qawwija ta 'tagħbija żejda:
Iż-żieda ta 'fann tat-tkessiħ iżżid il-kapaċità ta' tagħbija żejda b'40%, u tagħmilha adattata għal kundizzjonijiet operattivi b'varjazzjonijiet kbar ta 'tagħbija u tagħbijiet għoljin -. Fil-firxa taż-żieda tat-temperatura permessa, it-terminu qosra - ma jaffettwawx il-prestazzjoni tal-insulazzjoni jew l-integrità strutturali.

5. Sigurtà tan-Nar:
Bl-użu ta 'fjamma - ritardant, awto - materjali tat-tifi, u mingħajr mili li jistgħu jaffettwaw l-istabbiltà mekkanika, dan il-prodott għadda miċ-ċertifikazzjonijiet multi - Nazzjonali tas-Sigurtà tan-Nar u huwa adattat għall-użu f'lokalitajiet b'rekwiżiti ta' sikurezza tan-nar għolja, bħal bini residenzjali u xxir. L-indiċi tal-ossiġnu tiegħu huwa għoli daqs 27.3 (fibra tal-ħġieġ rinforzata) jew 32 (mimlija), sinifikament ogħla mill-20.8 tal-karta Nomex niexfa -} transformers tat-tip, li tiżgura ritardanza eċċellenti tal-fjammi.

6. Qasir Qawwi - Reżistenza taċ-Ċirkuwitu:
Il-kolji ta 'vultaġġ għoli u baxx huma ferita integralment, li jirriżultaw fi struttura kompatta u ampere eċċellenti - bilanċ ta' dawran, li jrażżan b'mod effettiv it-tnixxija tal-fluss manjetiku. Il-fojl ta 'vultaġġ baxx jaġġusta awtomatikament id-distribuzzjoni tal-kurrent, filwaqt li l-kolja ta' vultaġġ għoli tiftaħar stress tat-tensjoni aħħari ta '700 N / mm², li żżomm l-integrità strutturali taħt kwalunkwe kundizzjonijiet qosra ta' ċirkwit -.

7. Low - Operazzjoni tal-istorbju:
Permezz ta 'ottimizzazzjoni strutturali u titjib fil-proċess, il-livelli ta' ħoss operattivi huma mnaqqsa bi 3-5 dB (a) meta mqabbla ma 'mudelli konvenzjonali. Prodotti b'kapaċitajiet ta '2500 kVa u taħt huma miżmuma taħt 52 dB (a).

8. Spiża baxxa u installazzjoni u manutenzjoni faċli:
Id-disinn ta 'transformer ta' l-iżolament tat-tip Dry- huwa kompatt u ħafif, li jagħmilha adattata għan-nar - u splużjoni - applikazzjonijiet ta 'prova. Huwa użat ħafna fil-ġenerazzjoni ta 'enerġija termali, metallurġija, petrokimiċi, siment, provvista ta' ilma, minjieri, papermaking, farmaċewtiċi, ġenerazzjoni ta 'enerġija mir-riħ, u għelieqi oħra. Toffri installazzjoni flessibbli u manutenzjoni sempliċi, li toffri spiża ġenerali għolja - effettività.

IEC60076-1, IEC60076-2, IEC60076-3, IEC60076-5, IEC60076-11, eċċ.

Parametri ewlenin tal-prestazzjoni
1. Mudell: ZTSCF
2. Kapaċità nominali: 315-10,000 KVA
3. Vultaġġ: 0.5-35 kV
4. Frekwenza: 50 Hz jew 60 Hz
5. Klassi ta 'insulazzjoni: F jew H
6. Metodu ta 'Tkessiħ: AN / AF
7. Grupp ta 'Konnessjoni: YE1, YE11
8. Klassi ta 'Protezzjoni: IP00, IP20, IP21, IP30, jew kif meħtieġ

1. Altitudni: inqas minn jew daqs 1,000 m
2. Temperatura ambjentali:
Massimu: +40 grad
Minimu: -5 grad (ġewwa)
Temperatura medja massima ta 'kull xahar: +30 grad
3. Użu: Ġewwa
4. Umdità relattiva: inqas minn jew daqs 93%

Ztsfc niexef - Tip Drive Isolation Transformer Frekwenza Varjabbli Transformers tal-Kontroll tal-Veloċità huma użati ħafna f'medju - u għoljin - Vultaġġ ta 'Sistemi ta' Kontroll tal-Frekwenza Varjabbli, inklużi iżda mhux limitati għal: Pjanti tal-Enerġija Termali, Metallurġija, Petrokiċi, Provvista tal-Ilma, Provvista ta 'l-Ilma. Farmaċewtiċi, ġenerazzjoni ta 'enerġija mir-riħ u ttestjar tal-mina tar-riħ, u diversi mekkaniżmi ta' trasmissjoni.
Bil-metodi ta 'input differenti tiegħu, prestazzjoni elettrika eċċellenti, u affidabilità għolja, dan il-prodott sar komponent ewlieni indispensabbli fis-sistemi moderni ta' kontroll tal-veloċità tal-frekwenza varjabbli industrijali.
